煤礦用移動輕型軟電纜

本產品是根據MT818-2009《煤礦用電纜》設計，MYQ-0.3/0.5符合MT818.9-2009性能指標。


范圍

本產品適用于額定電壓U0/U為0.3/0.5kV煤礦用銅芯移動輕型軟電纜。


型式

電纜型號見表1

表1

型號

名稱

用途

MYQ-0.3/0.5

煤礦用移動輕型橡套軟電纜

煤礦井下巷道照明，輸送機聯鎖和控制與信號沒備電源連接

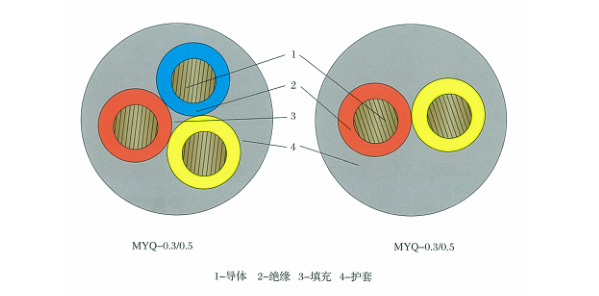

電纜結構如圖所示


電纜規格

表2

芯數x導體標稱截面mm2

標稱厚度mm

電纜外徑mm

芯數x導體標稱截面mm2

標稱厚度mm

電纜外徑mm

絕緣

護套

MYQ-0.3/0.5

絕緣

護套

MYQ-0.3/.05

2x1.0
2x1.5
2x2.5
3x1.0
3x1.5
3x2.5
4x1.0
4x1.5

0.6
0.8
1.0
0.6
0.8
1.0
0.6
0.8

1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5

7.5~10.0
9.0~11.5
10.5~13.5
8.4~10.5
9.5~12.0
11.5~13.5
9.0~11.0
10.5~13.0

4x2.5
7x1.0
7x1.5
7x2.5
12x1.0
12x1.5
12x2.5

1.0
0.6
0.8
1.0
0.6
0.8
1.0

2.0
1.5
2.0
2.0
2.0
2.5
2.5

13.5~16.5
10.5~13.0
13.0~16.5
15.5~19.0
14.0~17.5
18.0~21.5
21.0~25.5



  技術要求

導體

導體應附合MT818.1-2009中5.1規定，導體單線芯允許鍍錫，導體表面可包隔離層。

注:硫化后隔離層變色或脆裂不作考核。


絕緣

絕緣應附合GB/T7594.8-1987中XJ-30A型規定，抗張強度不小于6.5MPa，絕緣厚度應附合MT818.1-2009中5.2.2及本部分表2的規定。絕緣動力線芯20℃時的絕緣電阻應不小于650MΩ· km。


纜芯

 纜芯的絞合節徑比應不大于10。


護套

護套為單層結構，護套的性能應附合GB/T7594.7-1987中XH-03A型規定，護套厚度應附合MT818.1-1999中及及本部分表2的規定。


外徑

電纜外徑值應在表2所列的范圍內


工作條件

額定電壓U0/U為0.3/0.5kV，電纜導體的長期允許工作溫度為90℃，電纜的最小彎曲半徑為電纜直徑的6倍。
